液晶方式とバックライト完全比較ガイド【IPS・VA・OLED・Mini LED】

液晶ディスプレイを導入する際、画質・消費電力・コストを大きく左右するのが「液晶方式（IPS／VA／TN／OLED）」と「バックライト方式（直下型・エッジ型・Mini LED・Micro LED）」の組み合わせです。方式ごとの特性を誤解したまま設備投資を行うと、色再現や視認性が現場要求に届かず追加コストが発生しかねません。本記事では各方式の構造とメリット／デメリットを整理し、放送・映像制作・サイネージなど業務用途に合わせた選定ポイントと導入チェックリストを網羅。初学者からプロの設備担当者まで、確かな判断軸を提供します。

液晶方式・バックライト方式とは

液晶方式

  • IPS (In-Plane Switching)：液晶分子を平行に回転させることで視野角を最大化した方式。
  • VA (Vertical Alignment)：垂直配向で高コントラストを得る方式。
  • TN (Twisted Nematic)：最も古典的で応答速度に優れるが視野角が狭い方式。
  • OLED (Organic LED)：自発光型パネル。液晶+バックライト構造を持たず、画素単位で発光・消灯が可能。(BenQ, RTINGS.com)

バックライト方式

  • エッジ型LED：パネル周囲にLEDを配置し、導光板で拡散。薄型・低コスト。
  • 直下型（Full-Array）LED：背面全面にLEDを敷き詰め輝度ムラを低減。
  • Mini LED：従来LEDの1/40以下のチップを数千個配置し、局所調光を細分化。
  • Micro LED：μm級LEDを画素として実装する次世代自発光ディスプレイ。(LG Electronics, TFTCentral, GlobeNewswire)

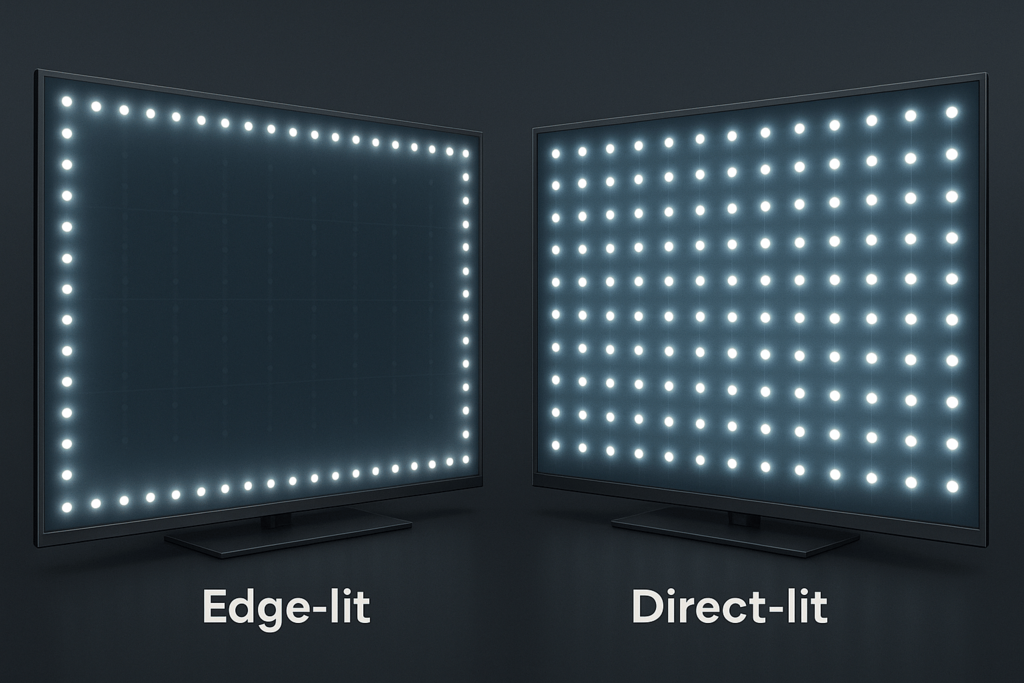

edgexdirect - 液晶方式とバックライト完全比較ガイド【IPS・VA・OLED・Mini LED】 - UHDTV ProSpecs

※エッジ型、直下型のイメージ。Mini LED・Micro LED は直下型。

構造と画質を決めるメカニズム

  • IPSは電極を同一平面上に配置し、電界を横方向に掛けることで液晶分子を面内回転させる。結果として光の偏光方向が安定し、178°の広視野角を確保。(BenQ)
  • VAはオフ状態で液晶分子が垂直に並び光漏れが少ないため、LCDの中で最高クラスのネイティブコントラスト（3000:1〜）。
  • TNはねじれ構造で電圧応答が速く、1 ms以下のグレー-ツー-グレーを実現する製品もある。
  • OLEDは発光層に有機化合物を積層。画素単位で消灯できるため黒が完全に沈み、理論上∞:1のコントラストを持つ。(RTINGS.com)

バックライト側では、Mini LEDが1 mm未満のLEDと数百〜数千ゾーンのローカルディミングでHDRピーク1 500 nits超を達成。一方OLEDは500 nits前後で輝度面では不利だが均一性と黒の再現で優位。(TFTCentral, Tom’s Guide)

シーン別ベストプラクティス

用途最適な液晶方式選ばれるバックライト理由
放送スタジオ・カラーグレーディングIPS／OLED直下型LED／OLED自発光視野角と色再現が最優先
eスポーツ・高速プレビューTN／Fast-IPSエッジ型LED1 ms級応答と低コスト
デジタルサイネージ（屋内）VA／Mini LED直下型LED／Mini LED明るさ・コントラスト・省電力
屋外高輝度看板VA／Micro LEDMicro LED2000 nits超のHDRと耐環境性
医療・CADIPS直下型LED階調表現と視野角

方式別メリット・デメリット比較表

液晶方式×バックライト　メリット・デメリット早見表

方式長所短所代表的な業務
IPS + 直下型LED広視野角・色再現◎コントラスト中程度／コスト↑編集・スタジオ
VA + Mini LEDLCD最高コントラスト・HDR輝度↑斜め色変位／厚みデジサイネ・会議室
TN + エッジLED応答最速・低価格・薄型視野角×／色再現×ゲーム大会プレビュー
OLED (自発光)黒完全・ムラなし・薄型軽量焼き付きリスク／高輝度×マスターモニター
Micro LED (自発光)2000 nits超・寿命長コスト高／量産途上屋外広告・ハイエンド

チェックのコツ

  1. 視野角テスト：パターン画像を左右30°で比較。
  2. 局所輝度：ドルビー社のテストパターンなどを使用して簡易チェック*1
  3. AUC（Annual Use Cost）：消費電力×稼働時間×電力単価で算出。

*1 https://www.diversifiedvideosolutions.com/hdr-10.html

失敗しない導入・購入ガイド

  1. 要件整理
    • 必要解像度・輝度・色域（Rec.709／DCI-P3／BT.2020）。
    • 連続稼働時間と許容ダウンタイム。
  2. 評価機レンタル
    • UHDTV.jp推奨：本番前に1 週間の長時間運転テストで輝度ドロップを測定。
  3. TCO計算
    • 初期費用＋5年間の電気代＋交換部材（バックライト、ファン）。
    • OLEDは焼き付き保証期間を要確認。
  4. サポート体制
    • 業務用モデルはオンサイト修理契約や代替え機が可能かチェックも必要。
👀めっけ！
「バックライトの交換さえ行えば，液晶モニタは永遠に使い続けられるのですか？」🔗
メディカル向けの高機能モニターの延命処置…株ナナオ（現EIZO）さんの見解も👀
古い記事ですが、やり取りが微笑ましいｗ

最新トレンドと将来技術の展望

  • Mini LEDの価格下落：2025年以降テレビ価格帯でも急速にコモディティ化。業務用でもコストパフォーマンス改善が期待。(TechRadar)
  • Micro LED量産の壁：歩留まりと接合コストが課題だが、2030年代前半にプレミアム市場でOLEDを置き換える予測。(GlobeNewswire, Display Daily)
  • QD-OLED／NanoLEDなどハイブリッド：OLEDの色域とMini LED級輝度を両立する研究が進行。
